當前位置:首頁>>盆式橡膠支座>GPZ盆式橡膠支座

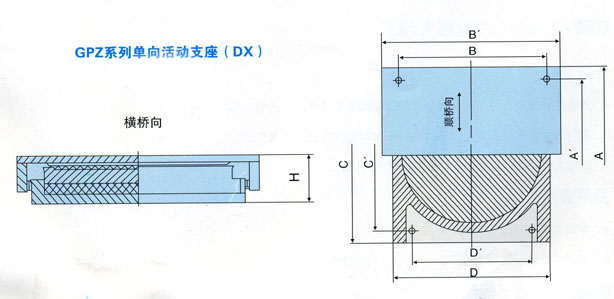

GPZ系列單向活動支座（ＤＸ型）主要尺寸表
| 規格(MN) | 主要尺寸 | 重量 | 地腳螺栓底柱 | |||||||
| A | A' | B | B' | C(D) | C' | D' | H | 直徑×長度 | ||
| GPZ1000DX | 450/550 | 380/480 | 370 | 250 | 305 | 260 | 180 | 70 | 48/53 | M16×160 |
| GPZ1250DX | 480/580 | 410/510 | 395 | 275 | 330 | 280 | 210 | 75 | 59/65 | M16×160 |
| GPZ1500DX | 500/600 | 430/530 | 430 | 310 | 370 | 310 | 240 | 80 | 80/87 | M16×160 |
| GPZ2000DX | 560/660 | 480/580 | 480 | 340 | 410 | 350 | 270 | 90 | 105/114 | M20×200 |
| GPZ2500DX | 590/690 | 510/610 | 530 | 390 | 465 | 380 | 320 | 100 | 141/152 | M20×200 |
| GPZ3000DX | 640/740 | 560/660 | 600 | 435 | 515 | 420 | 340 | 110 | 199/213 | M24×240 |
| GPZ3500DX | 770/870 | 690/790 | 630 | 465 | 545 | 450 | 370 | 120 | 256/271 | M24×240 |
| GPZ4000DX | 820/920 | 730/830 | 670 | 495 | 590 | 480 | 400 | 130 | 316/333 | M30×300 |
| GPZ5000DX | 870/970 | 780/880 | 755 | 560 | 660 | 540 | 440 | 140 | 432/445 | M30×300 |
| GPZ6000DX | 920/1020 | 830/930 | 815 | 620 | 725 | 600 | 500 | 150 | 524/549 | M30×300 |
| GPZ7000DX | 1000/1100 | 890/990 | 885 | 650 | 780 | 640 | 510 | 160 | 668/698 | M36×360 |
| GPZ8000DX | 1040/1140 | 930/1030 | 925 | 690 | 820 | 680 | 550 | 170 | 773/806 | M36×360 |
| GPZ9000DX | 1090/1190 | 960/1060 | 975 | 730 | 875 | 720 | 590 | 180 | 910/946 | M42×420 |
| GPZ10000DX | 1230/1330 | 1100/1200 | 1025 | 780 | 930 | 770 | 640 | 190 | 1108/1148 | M42×420 |
| GPZ12500DX | 1330/1430 | 1200/1300 | 1165 | 860 | 1025 | 850 | 690 | 200 | 1446/1494 | M48×480 |
| GPZ15000DX | 1400/1500 | 1260/1360 | 1256 | 960 | 1135 | 940 | 790 | 220 | 1886/1944 | M48×480 |
| GPZ17500DX | 1490/1590 | 1340/1440 | 1345 | 1030 | 1220 | 1000 | 860 | 230 | 2232/2296 | M56×660 |
| GPZ20000DX | 1550/1650 | 1400/1500 | 1425 | 1110 | 1305 | 1080 | 940 | 250 | 2695/2767 | M56×660 |
| GPZ22500DX | 1630/1730 | 1470/1570 | 1475 | 1200 | 1400 | 1160 | 960 | 265 | 3126/3210 | M64×640 |
| GPZ25000DX | 1680/1780 | 1520/1620 | 1550 | 1280 | 1480 | 1200 | 1000 | 270 | 3487/3565 | M64×640 |
| GPZ27500DX | 1750/1850 | 1570/1670 | 1610 | 1320 | 1540 | 1280 | 1060 | 275 | 3813/3895 | M72×720 |
| GPZ30000DX | 1800/1900 | 1630/1730 | 1685 | 1390 | 1610 | 1340 | 1100 | 290 | 4421/4514 | M72×720 |
| GPZ32500DX | 1950/2050 | 1780/1880 | 1745 | 1450 | 1670 | 1400 | 1160 | 295 | 4876/4973 | M72×720 |
| GPZ35000DX | 2025/2175 | 1840/1940 | 1820 | 1500 | 1740 | 1440 | 1180 | 310 | 5649/5759 | M80×800 |
| GPZ37500DX | 2075/2175 | 1890/1990 | 1880 | 1560 | 1800 | 1500 | 1240 | 315 | 6073/6186 | M80×800 |
| GPZ40000DX | 2125/2225 | 1940/2040 | 1945 | 1630 | 1870 | 1540 | 1280 | 320 | 6570/6687 | M80×800 |
| GPZ45000DX | 2260/2360 | 2060/2160 | 2080 | 1740 | 2000 | 1660 | 1380 | 335 | 7902/8036 | M90×900 |
| GPZ50000DX | 2310/2410 | 2110/2210 | 2155 | 1810 | 2080 | 1700 | 1400 | 340 | 8580/8720 | M90×900 |
GPZ盆式橡膠支座單向活動支座（DX型）主要尺寸重量參數表 |
| GPZ盆式橡膠支座雙向活動支座（SX型）主要尺寸重量參數表 |
| GPZ盆式橡膠支座固定支座（GD型）主要尺寸重量參數表 |
